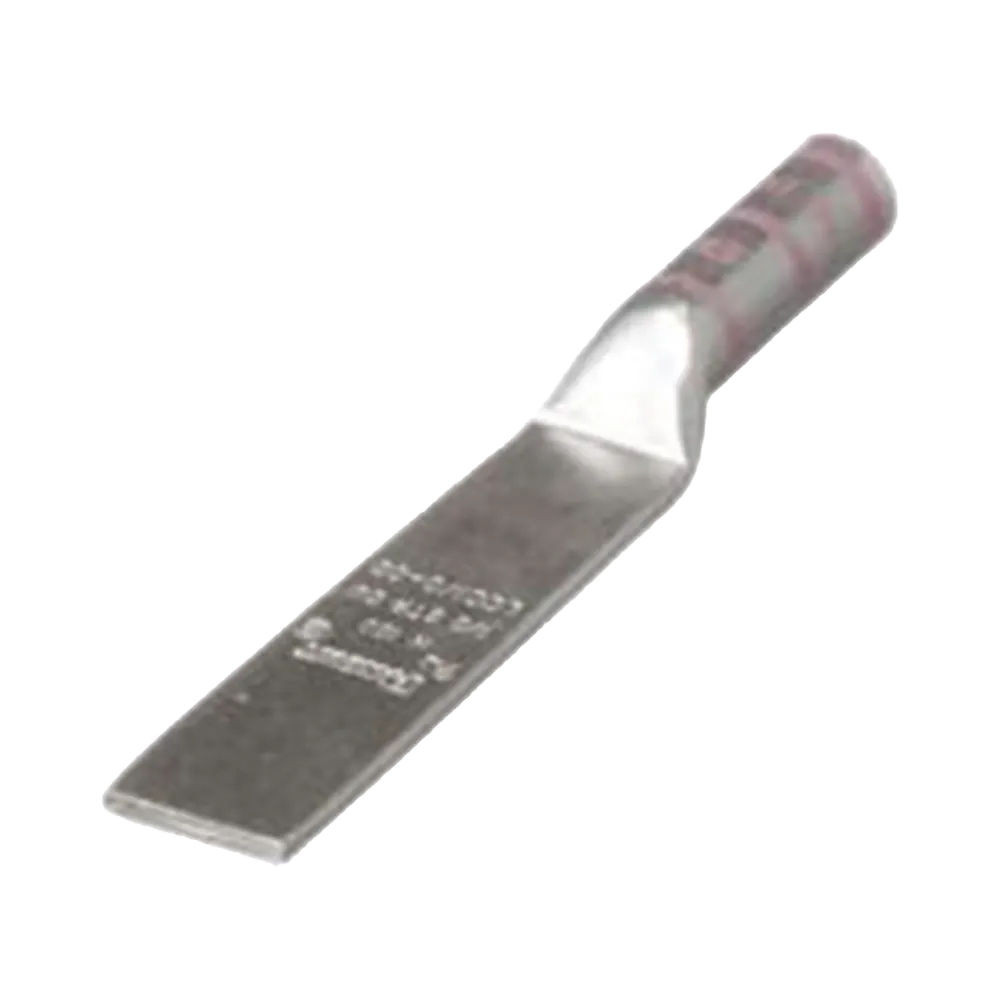

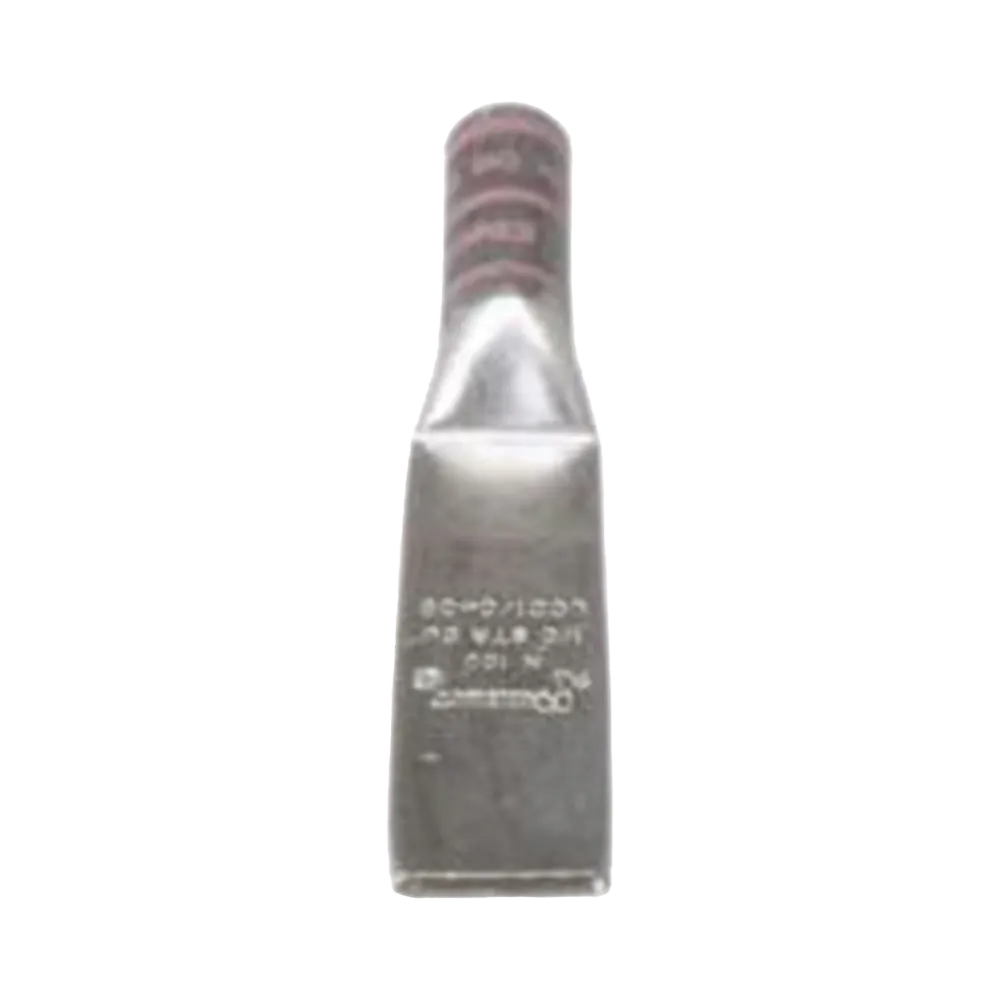

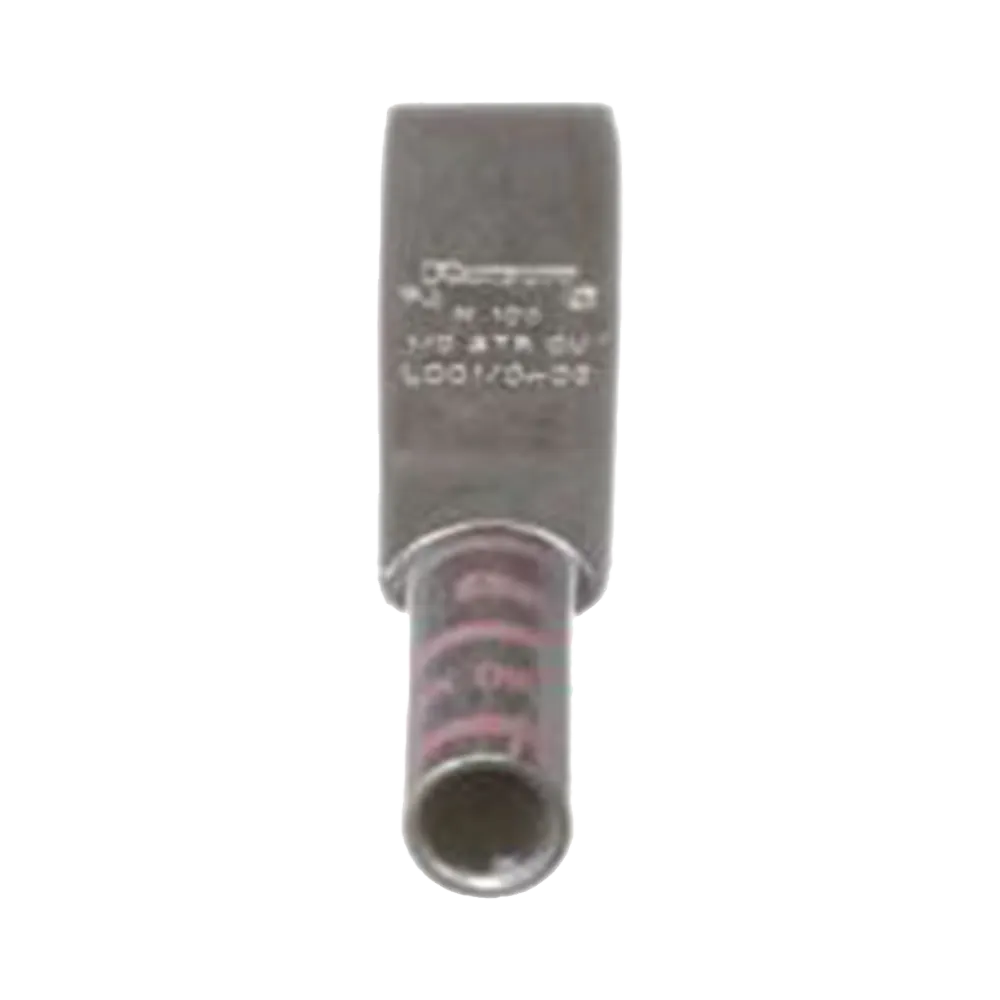

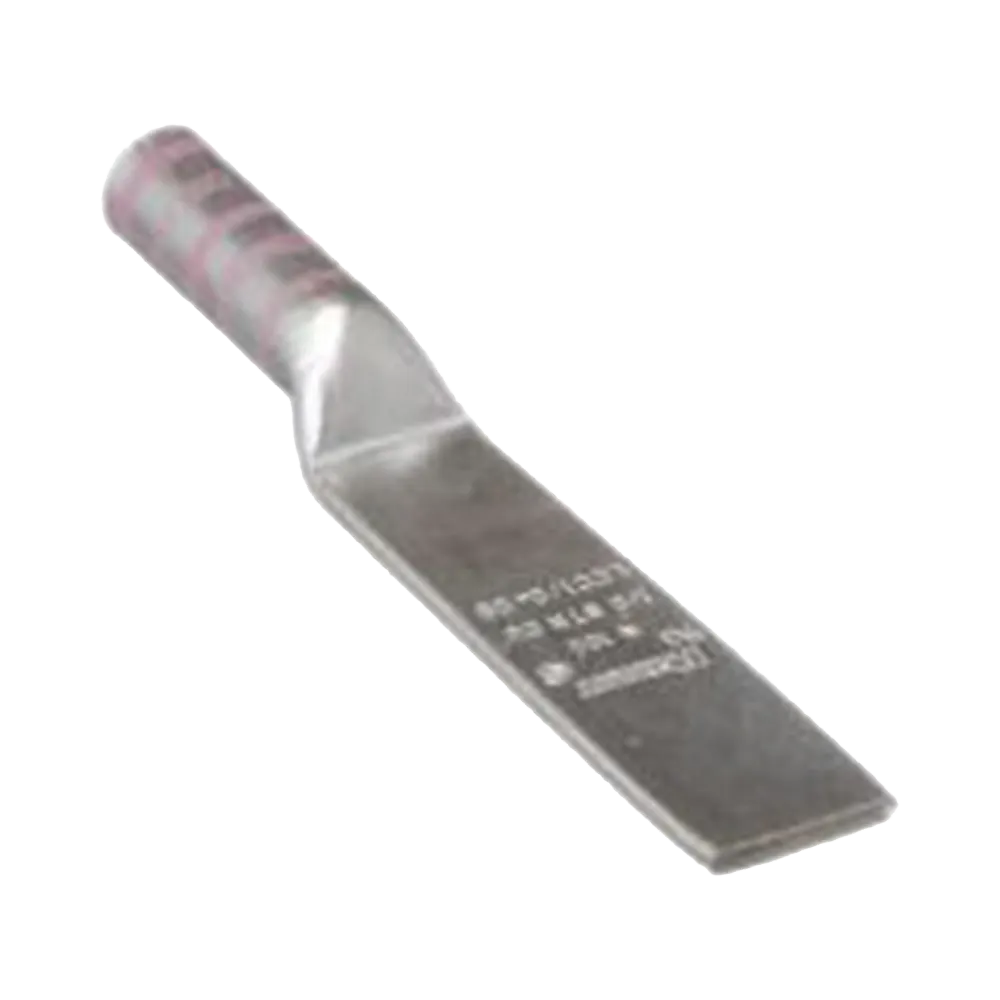

Terminal de Compresión de Cobre Estañado Pan-Lug™ LCC1/0-00-X

Características Principales

• Terminal de cobre con orificio 3/8 pulgadas
• Adecuado para cable 1 AWG
• Mirilla para inspección de inserción del conductor
• Material de cobre estañado resistente a la corrosión
• Certificado UL y CSA para 35 kV, 90°C

Especificaciones Técnicas

• Material: Cobre de alta conductividad
• Tipo: Tubo de cobre sin costura
• Revestimiento: Estañado electroquímico
• Tamaño del cable: 1/0 AWG
• Tipo de cable: Cobre trenzado Clase B: Compacto, Comprimido o Concéntrico, Clase C: Concéntrico
• Longitud de pelado: 1-1/2 pulgadas
• Temperatura: 90°C
• Código de color: Rosa (Panduit Color Code)
• Índice de troquel: P42

Aplicaciones

• Adecuado para aplicaciones hasta 35kV
• Ideal para conexiones eléctricas en equipos industriales
• Adecuado para conexiones en tableros eléctricos
• Requiere instrucciones de alivio de tensión para aplicaciones mayores a 2000 voltios

Dimensiones

• Diámetro exterior: 4.86±.06 mm
• Diámetro interior: 1.44±.04 mm
• Longitud: 3.00±.04 mm
• Diámetro del orificio: 0.39±.01 mm
• Diámetro del pasador: 0.52±.01 mm

Identificación

• Color: Rosa (Panduit Color Code)
• Código de producto: LCC1/0-00-X
• Modelo: LCC1/000X
• País de origen: Estados Unidos

Certificaciones

• UL Listed
• CSA Certified
• 35kV Rating
• 90°C Temperature Rating
