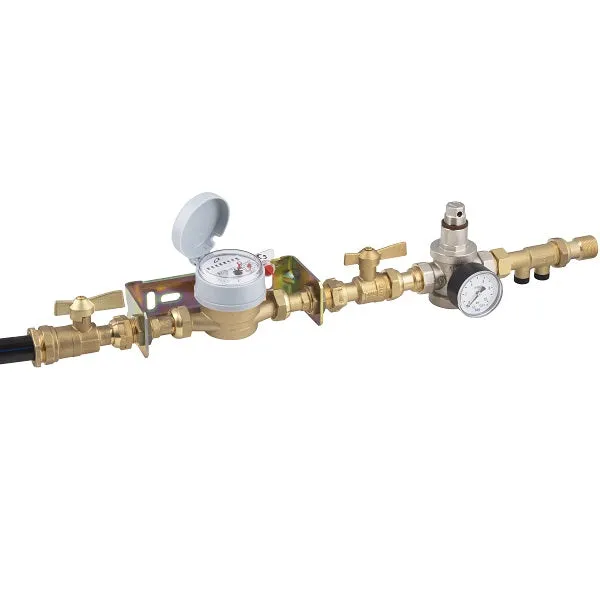

Instalado acima da entrada principal de água fria de um alojamento , este medidor divisional permite calcular o volume de água que por ele passa. É particularmente útil para residências colectivas, pois permite calcular o consumo de cada habitação para facturar a quantidade correcta de água. É igualmente útil para residências individuais quando o contador principal está no exterior: permite então ter um instrumento de medição no interior do alojamento para monitorizar eventuais diferenças de consumo e desperdício de água ou fugas .
A instalação do contador divisionário é feita facilmente, bastando enfiar um lado e outro nas roscas macho 3/4.
A direção da circulação da água é indicada no corpo de latão por uma seta . O medidor deve ser colocado respeitando este sentido de fluxo para garantir o bom funcionamento do equipamento. Este medidor deve ser instalado na posição horizontal . Uma instalação vertical corre o risco de deformar as dimensões. Em caso de vazão fraca, recomenda-se apontar o indicador do hidrômetro para cima .
O medidor divisionário funciona graças a uma turbina integrada : a passagem da água gera uma rotação da turbina. O volume de água consumido é calculado a partir do número de voltas que esta turbina dá.
O espaçamento ( espaço central ) entre os fios de entrada e saída é de apenas 110 mm para evitar perda de espaço e facilitar a instalação sobre uma instalação existente onde o espaço disponível é muitas vezes limitado.
O indicador é lacrado para evitar desmontagem e falsificação de medições. Este selo nunca deve ser removido para evitar a anulação da garantia.
Por último, este medidor divisional da marca Noyon & Thiébault foi concebido para suportar até 16 bar de pressão (a pressão habitual numa casa varia geralmente entre 3 e 5 bar).
Para facilitar a instalação de um hidrômetro, vários acessórios podem ser adicionados:
- Um contra-suporte divisionário para garantir uma fixação sólida e durável, oferecendo deslocamento suficiente em relação à parede.
- Os encaixes do medidor com porca livre para facilitar a instalação do medidor no suporte
Vantagens do contador divisionário
Exibição completa do volume de água
O mostrador apresenta o estado completo do consumo de água do alojamento: os números pretos indicam os metros cúbicos consumidos enquanto os números vermelhos indicam os litros consumidos . Uma rotação integral da agulha vermelha corresponde a um litro de água extraída da rede. Esta medida permite ver o consumo de água em tempo real e, eventualmente, detetar uma fuga quando não houver torneira aberta.
Direções precisas
A direção de montagem do medidor deve ser escrupulosamente respeitada. Felizmente, uma seta indicando a direção do fluxo de água está gravada no corpo do medidor para evitar qualquer risco de erro.
Resistência até 16 bar de pressão
O medidor divisional pode suportar uma pressão de até 16 bar (pressão de uso recomendada = 3 bar) para resistir a qualquer golpe de aríete e sobrepressão que possa ocorrer a montante na rede de encanamento.
Certificação
O hidrômetro com turbinas foi projetado para resistir a pressões de até 16 bar, é fabricado com materiais de qualidade testados e certificados para contato com água potável.
Instalação de hidrômetro
Identificação da direção de montagem
A seta gravada no corpo de latão indica a direção do fluxo de água. É importante instalar o balcão respeitando esse sentido de postura. O contador deve ser posicionado horizontalmente. Para melhor precisão da medição, o indicador deve estar orientado para cima.
Estanqueidade do medidor de água
Se a válvula anterior ao medidor possuir uma porca livre de alcance plano, é possível utilizar uma simples junta de borracha para vedar o conjunto. Caso contrário, é necessário enrolar fita de Teflon nas roscas macho do hidrômetro antes de conectar as válvulas.
Contraparafusamento
Aparafusar o medidor de água na válvula de fluxo a jusante é fácil. Aperte manualmente primeiro, certificando-se de ir até o fim da conexão.
Válvula após o contador
É aconselhável instalar uma válvula de corte antes e depois do hidrômetro para permitir a desmontagem do equipamento se necessário. Ter uma válvula com sistema de purga integrado é útil para permitir a circulação da tubulação quando uma intervenção é necessária.
Conclusão dos fechamentos
Para garantir uma conexão confiável, é importante finalizar cada aperto com o auxílio de uma chave chata, sem excessos para não danificar as roscas.
