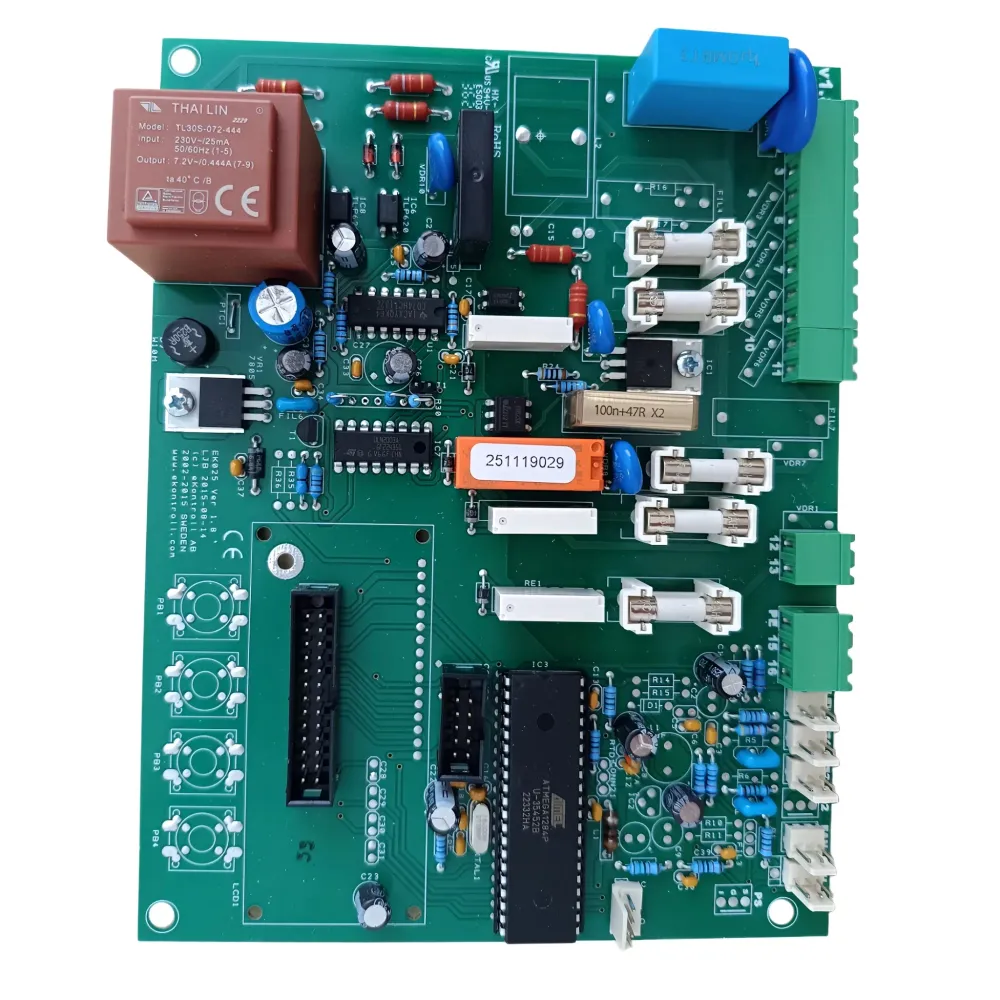

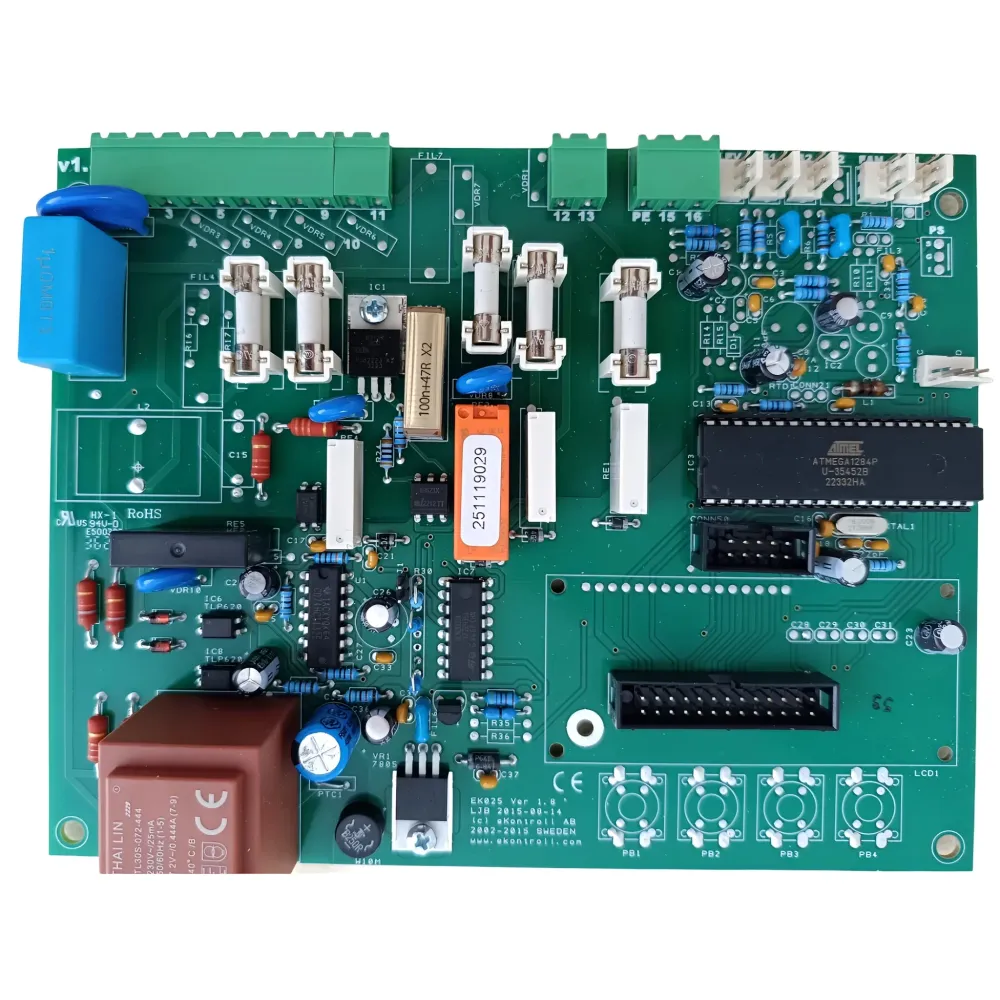

H30951B Controle e eletrônica de potência para ATTACK DPX Combi Pellet 25/30/35, PELH30A e PELHB25

H30951B Eletrônica de controle/potência para queimador de pellets Attack

O H30951B Eletrônica de Controle/Potência é o módulo central de controle e alimentação para vários Queimador de Pellets de Ataque e sistemas de caldeiras combinadasEle assume o controle completo, o monitoramento e o gerenciamento de energia de todos os componentes relevantes na operação de pellets.

Dispositivos de ataque compatíveis (excerto)

De acordo com vistas explodidas e listas de peças sobressalentes, o H30951B está instalado, entre outros, nos seguintes dispositivos de ataque:

• ATTACK DPX COMBI PELLET 25, 30, 35
  • z.B. Família de dispositivos #110 PELH30ACP
  • Períodos de construção u.a.: 10/2014 – 7/2018 e a partir de 8/2018 (dependendo da versão)
• ATAQUE PELH30A (Unidade de queimador de pellets, a partir de 10/2014)
• ATAQUE PELHB25 (Queimador de pellets de 25 kW, a partir de 10/2014)

O H30951B está listado como um item separado no plano de peças de reposição e faz parte dos conjuntos com os códigos. z.B.:

• PELH30A, PELHB25
• Em combinação com outros componentes relevantes, como H30970A, H30806B, H30808, H30809, H30820, H30980, ADF25640, PELH30830A u.v.m.

Isso torna o H30951B particularmente adequado para Queimadores de pellets Attack na faixa de potência de 25 a 35 kW relevantes, que são encontradas em várias séries de caldeiras, como Pellets DPX Combi ser usado.

Função e tarefas do H30951B

O H30951B é um combinado Eletrônica de controle e potênciaEle gerencia tanto o controle inteligente (controle por microcontrolador) quanto o controle dos consumidores (seção de energia):

1. Controle do queimador (Eletrônica de controle)
   • Avaliação de sensores (z.BSensor de temperatura, temperatura dos gases de escape, sensor de chama, possivelmente sensor de vácuo)
   • Controle do fluxo do processo de:
     • Processo de partida e ignição
     • Transição para operação contínua
     • Modulação de potência
     • processo de desligamento controlado
   • Implementação dos programas de aquecimento e estratégias de segurança armazenados no dispositivo.

2. Controle de potência (Eletrônica de potência)

   • Controle de:
     • Rosca transportadora de pellets
     • Dispositivo de ignição/cartucho de ignição
     • Ventilador/copiador de combustão
     • mecanismos de limpeza e descarga (se aplicável)
   • Comutação de consumidores via relés ou…disjuntores eletrônicos
   • Fonte de alimentação para a eletrônica de controle e os sensores/atuadores conectados.

3. Gestão de segurança e incidentes

   • Monitoramento de sobretemperatura, perda de chama, subpressão ou falhas nos gases de escape.
   • Introdução de desligamento seguro em caso de mau funcionamento
   • Edição de Códigos de erro/mensagens de falha para a unidade de controle da caldeira Attack

4. Comunicação com a unidade de controle e o controle da caldeira.

   • Interface com a unidade de operação e visualização (tela, botões)
   • Transferência de informações sobre estado, temperatura e falhas.
   • Interação com o sistema de controle de caldeira ou aquecimento de nível superior (liberação, solicitação de energia)

Erros típicos que indicam uma falha no sistema de controle

O H30951B Eletrônica de Controle/Potência é considerado módulo de substituição completo usado quando:

• o O queimador de pellets não liga mais. ou sai incontrolavelmente
• Não é mais possível controlar as saídas individuais (ignição, rosca sem-fim, ventilador), embora os componentes em si estejam funcionando corretamente.
• Mensagens de erro recorrentes ou inexplicáveis Ocorrem problemas que não podem ser atribuídos a sensores, fiação ou periféricos.
• Há danos visíveis nos componentes eletrônicos (componentes queimados, relés defeituosos, capacitores inchados).

Ao substituir o H30951B, o gama completa de funções do queimador de pellets Ele pode ser restaurado, desde que todos os outros componentes estejam intactos.

Vantagens do H30951B original para queimadores de pellets Attack

• Peça de reposição original correspondente à série Attack
• adaptado para:
  • ATTACK DPX COMBI PELLET 25, 30, 35
  • ATAQUE PELH30A
  • ATAQUE PELHB25
• garante combustão corretaAlta eficiência e desempenho estável na operação com pellets.
• garante o Conformidade com as funções de segurança de acordo com as especificações do fabricante
• compatibilidade ideal com outros componentes do Attack (z.B. PELH30851, PELH30800A, PELH30807B, PELH30830A, sensores TS215, TH31, TH23A etc.)

Informações importantes sobre pedidos e trocas

• Atenção antes de fazer o pedido:
  • Placa de identificação da caldeira/queimador verifica
