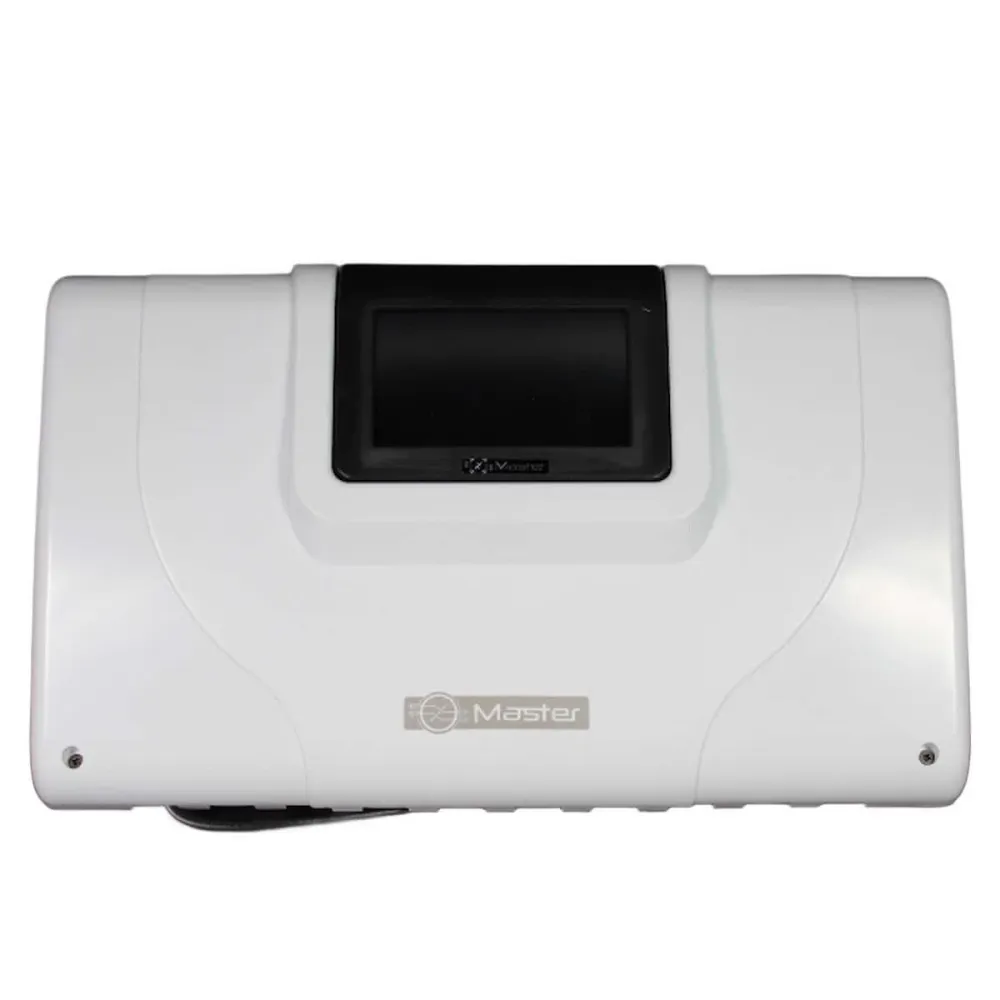

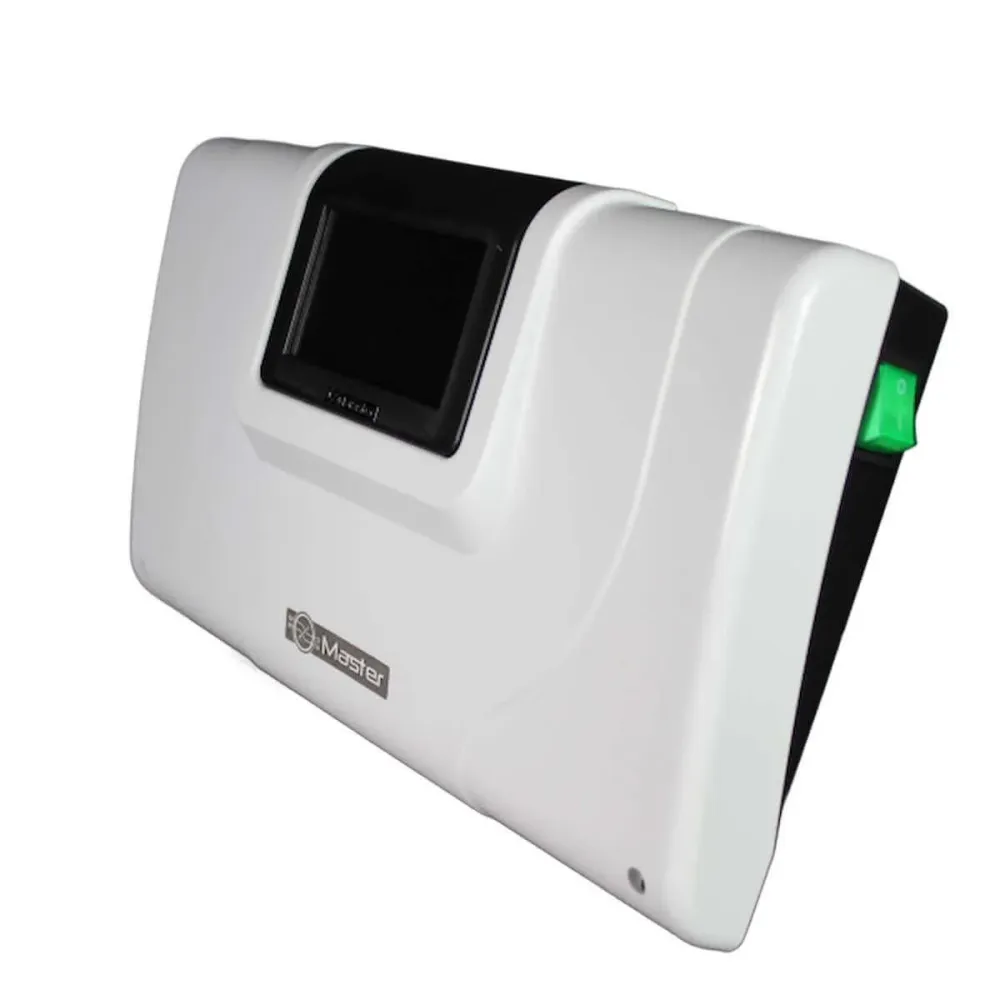

Controlador de aquecimento Open Therm Master V.3 PLUS/EU-i-3 PLUS para 3 circuitos de aquecimento mistos e não mistos.
A versão PLUS com funções adicionais (veja abaixo). O novo eModule permite acesso completo a todos os parâmetros de configuração.
Uma casa moderna e energeticamente eficiente requer diversas fontes alternativas de calor. No entanto, para alcançar economias reais…
Para que a comunicação seja eficaz, é necessário um sistema unificado de gestão desses sistemas. As unidades de controle para sistemas de aquecimento da empresa MASTER são um exemplo.

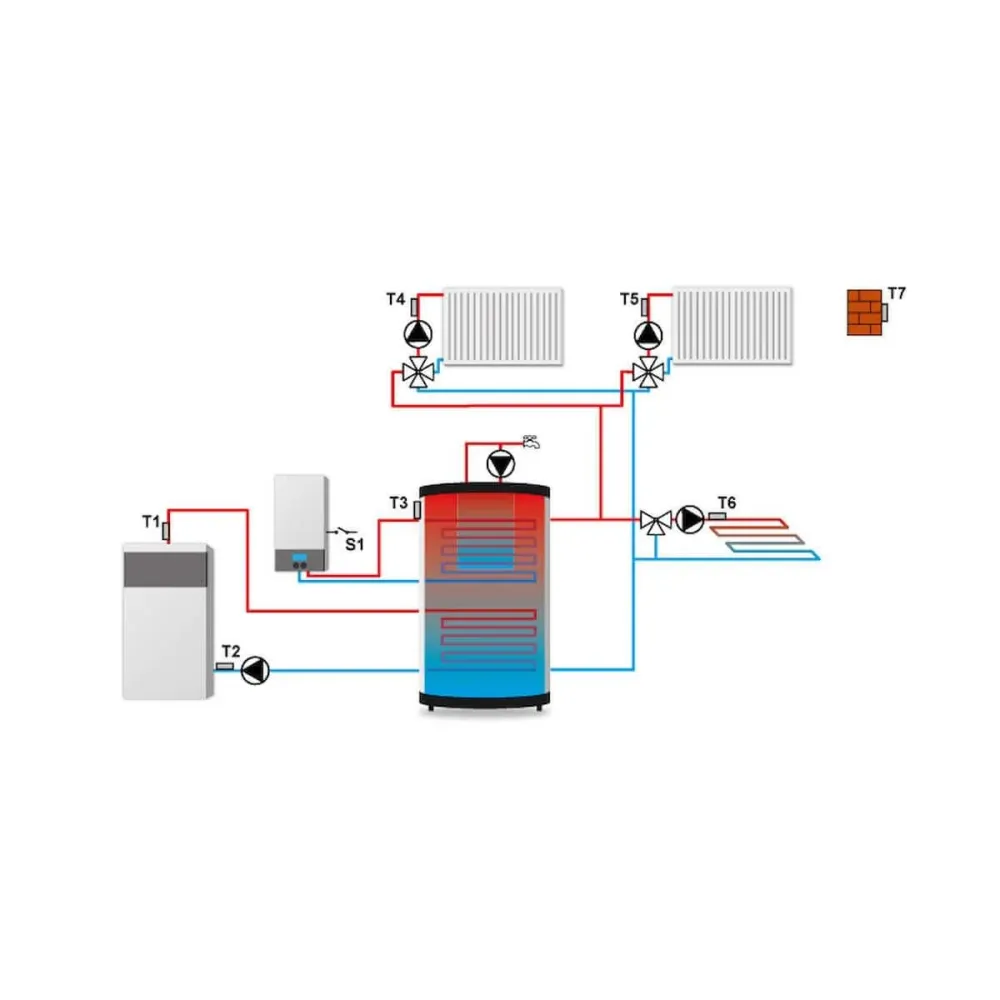

Permite o controle potente e eficiente de um sistema com múltiplas fontes de calor (por exemplo, coletores solares e caldeiras de aquecimento central).
Essa integração reduz o consumo de energia. O uso de unidades de controle no sistema facilita…
Utilizar todos os aparelhos em conjunto economiza tempo e dinheiro, além de garantir um conforto térmico completo.
A versão mais recente agora também oferece suporte ao OpenTherm (OT).
OpenTherm (ou OT, na sigla em inglês) é um protocolo desenvolvido para controlar sistemas de aquecimento central usando termostatos de ambiente. O OpenTherm utiliza comunicação ponto a ponto, onde o termostato geralmente atua como mestre e o gerador de calor como escravo. A comunicação multiponto permite a interconexão de múltiplos dispositivos.
O OpenTherm é independente do fabricante. Um controlador do fabricante A pode se comunicar com um sistema de aquecimento do fabricante B.
Ocorre uma troca de dados digital bidirecional entre o termostato (mestre) e a caldeira (escravo). É possível enviar relatórios de status e solicitar informações entre os dois dispositivos. No entanto, o comando mais comum está relacionado ao controle da temperatura da caldeira. Quando a caldeira recebe a solicitação de temperatura definida, ela começa a modular (aumentar ou diminuir a potência de aquecimento) para atingir e manter a temperatura definida. O termostato ambiente recalcula continuamente a temperatura da caldeira para manter a temperatura ambiente na temperatura definida. Isso resulta em maior eficiência energética.
Características especiais:
- Controle contínuo de três válvulas de mistura
- controle da bomba de água quente

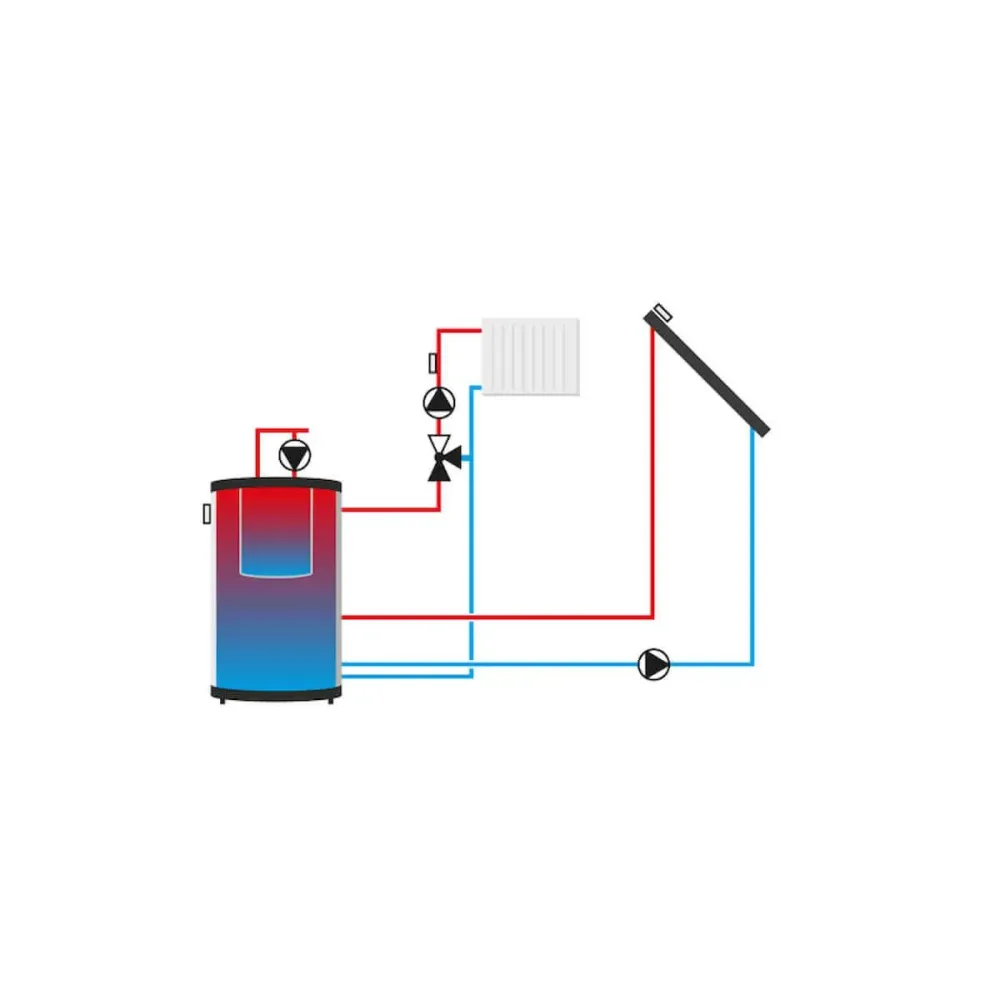

- suporta um sistema de energia solar
- Dispositivo de segurança de retorno de temperatura
- Previsão do tempo e programação semanal
- acessível por energia solar-mais
- duas saídas configuradas sem potencial
- duas saídas de tensão configuradas
- duas saídas configuráveis de 0 a 10 V (VERSÃO PLUS)
- Saída da bomba solar com sinal PWM (VERSÃO PLUS)
- Conexão em cascata de 4 geradores de calor (VERSÃO PLUS)
- Comunicação entre três termostatos de ambiente de dois pontos
- Comunicação com um termostato ambiente através da comunicação RS.
- Expansão de um módulo EU-505 ou EU-WIFI-RS
- Controle de duas válvulas adicionais usando módulos adicionais EU-I-1-M, EU-I-1, EU-i-1 WW
- Atualizando a versão do programa via conexão USB
- OpenTherm (OT)
Dados técnicos:
- Faixa de ajuste da temperatura da caldeira – de 10 a 99°C
- Faixa de ajuste da temperatura do piso – de 10 a 50°C
- Faixa de ajuste da temperatura da água quente: -5 a 80°C
- Tensão da rede elétrica: 230 V/50 Hz
- Carga nominal das saídas: 0,5 A
- Fusível de 6,3 A
- Resistência à temperatura dos sensores: de -30 a 99 °C.
Equipamento
- visor LCD
- Sensor de temperatura da caldeira
- Sensor de temperatura de fluxo
- Sensor de temperatura de retorno
- sensor solar
- Sensor externo
- montagem na parede
- Aqui são utilizados sensores do tipo KTY 81-210 com diâmetro de 5 mm.
Escopo da entrega:
- Unidade de controle EU-i-3 PLUS
- Um total de 5 sensores + 1 sensor externo.
Download
- Manual do usuário
